Návod na montáž svařovaných pletiv
Jak namontovat svařované pletivo? Níže jsme pro Vás sepsali návod na montáž svařovaného pletiva.
Návod si také můžete zobrazit (a následně i stáhnout) v .pdf formátu kliknutím na zelené tlačítko:
- Levá strana obrázku – varianta uchycení pletiva na kulaté sloupky.
- Pravá strana obrázku – varianta uchycení pletiva na sloupky s prolisem.
Postup montáže svařovaného pletiva
Potřebný materiál pro stavbu plotu:
- Svařované pletivo - dostatečné množství dle obvodu pozemku + rezerva
- Sloupky AQUIGRAF nebo klasické plot. sloupky - doporučený rozestup sloupků je 2,5 - 3 m
- Vzpěry
- Spony a sponky BEKACLIP
- Branky či brány
- Stínící tkanina + vázací montážní pásky
- Beton či zemní vruty
- V případě použití klasických kulatých sloupků doporučujeme použít Příchytku na napínací drát šroubovací + vázací drát
Potřebné nástroje:
- Zemní motorový nebo ruční vrták o průměru 150 mm (lze nahradit rýčem a lopatou)
- Stavební provázek a dřevěné kolíky na vytyčení obvodu pozemku
- Ruční bagr na výběr zeminy z děr
- Lopata a stavební kolečko na beton
- Vodováha na vyrovnání slouoku
- Vrtačka + vrták do kovu velikosti 8 mm (na montáž vzpěr)
- Štípací kleště ("kombinačky", případně elektrikářské)
- Krepovací kleště - vypnutí pletiva
- Pracovní rukavice, pevnou obuv
Princip použití vzpěr
Základní principy jsou nezbytné pro pochopení toho, jak funguje plot z klasického či svařovaného pletiva. Díky tomu:
- Lehce spočítáte potřebný počet sloupků, vzpěr, pletiva a příslušenství.
- Dokážete dobře a přesně rozměřit pozemek.
- Montáž plotu pro vás bude intuitivní a snadná.
- Předejdete vadám na oplocení a nestabilitě.
Vzpěry je nutné umístit vždy ke sloupku na začátku oplocení, při každé změně směru (i v případě, že se jedná o opravu malý úhel!) a vždy maximálně po 25 metrech. Na úplném začátku a konci oplocení se umisťuje ke každému sloupku pouze jedna vzpěra. Na všech dalších sloupcích (u kterých se vzpěry nachází) musí být vzpěry vždy z obou stran sloupku (1 sloupek = 2 vzpěry). Vzpěry směřují vždy stejným směrem, jako pletivo (pletivo se vzpěr přímo dotýká).
1. Vytyčení pozemku a vrtání děr
Pokud máme již představu nebo přesně víme, kudy povede plot, tak je potřeba vše předpřipravit pro hloubení děr a betonáž sloupků. Pomocí stavebního provázku a dřevěných kolíků si vytyčíme obvod pozemku.
Stavební provázek
- Ukáže nám, kudy povede plot a pomůže s vyznačením míst, kde budeme kopat.
- Poví nám, kde budeme muset plot přizpůsobit nerovnostem, nebo kde upravit terén.
- Pomůže nám při betonování sloupků, aby byly ve správné výšce.
Stavební provázek nám nejen určuje, kudy povede oplocení, ale zároveň simuluje spodní hranu pletiva. Pletivo by se nemělo dotýkat země, ale zároveň je nežádoucí, aby pod pletivem byla příliš velká mezera. Díky natažení stavebního provázku přesně uvidíme, jak nad zemí bude umístěný plot.
Vyznačení míst pro hloubení děr a rozteč sloupků
Začneme vyznačením míst pro hloubení děr. Sloupky kotvíme 2,5 až 3 metry od sebe. Standardem je 2,5 metru. Pokud nepoužíváme betonové podhrabové desky, rozteč nemusí být přesná.
Při rozteči větší než 3 metry bude docházet k prověšování pletiva, naopak u rozteče pod 2,5 metru pak zbytečně platíme za větší množství sloupků. Avšak např. ve svahu doporučujme sloupky blíže u sebe.
Hloubení děr
V případě, že hloubíme jen několik málo děr, můžeme použít ruční vrták. Při větším množství doporučujeme vrták motorový.
Vyvrtejte díry o průměru 15 - 20 cm a hloubce 70-80 cm cca po 2,5 m.
Do připravených děr vsadíme sloupky s prolisem (nebo klasické plot. sloupky), vyrovnáme pomocí vodováhy a zasypeme suchým betonem.
Výška sloupku a rozměření
Budeme-li vycházet z výšky pletiva 150 cm, použijeme sloupek o délce 200 až 220 cm. Přičemž neřešíme, kolik centimetrů bude sloupek v zemi a soustředíme se na část, která bude nad zemí.
Vezmeme-li v potaz, že stavební provázek kopíruje spodní část pletiva, potřebujeme mít směrem nad provázkem alespoň 155 cm. Tedy vezmeme 150 cm (výška pletiva) a přičteme několik cm rezervu – horní část pletiva logicky nemůžeme umístit/přichytit přímo na čepičku sloupku.
Rozměřujeme tedy tak, že si prvně pro jistotu přeměříme pletivo, přičteme pár cm a poté přeneseme délku na sloupek, od horní hrany sloupku (vršku čepičky) směrem dolů, kde si délku vyznačíme pomocí fixu – uděláme rysku.
Vždy je lepší mít sloupek vyšší a muset část seříznout, než aby nám část scházela.
2. Betonování
Betonování sloupku – klasický beton
Beton si rozmícháme v kolečku nebo jiné vhodné nádobě. Následně vylijeme do díry pro sloupek – cca do 1/3 až 1/2.
Do betonu zarazíme kolmo sloupek a zatlačíme směrem ke dnu tak, aby byla ryska na sloupku těsně nad stavebním provázkem. Nikoliv přesně na jeho úrovni. Při hutnění betonu totiž dojde k tomu, že sloupek ještě lehce klesne. Pokud bychom tedy začínali přesně na úrovni stavebního provázku, při hutnění bychom se dostali s ryskou pod jeho úroveň.
Beton hutníme pomocí dřevěné kulatiny nebo jiného vhodného náčiní. Při tom máme na sloupku nasazenou vodováhu a sloupek dle ní vyrovnáváme.
Následně dosypeme zbytek betonu, dohutníme, přesvědčíme se, že je sloupek rovně a ve správné výšce. Po lehkém ztuhnutí sloupek přestaneme přidržovat.
Pletivo doporučujeme montovat až po 7-10 dnech od zabetonování. Nedoporučujeme sloupek vyrovnávat lehkým povytažením směrem nahoru. Vznikne tak pod ním vzduchová bublina. Pokud nám sloupek klesne s rysku pod stavební provázek, je potřeba sloupek vytáhnout z betonu celý a znovu do betonu zasunout.

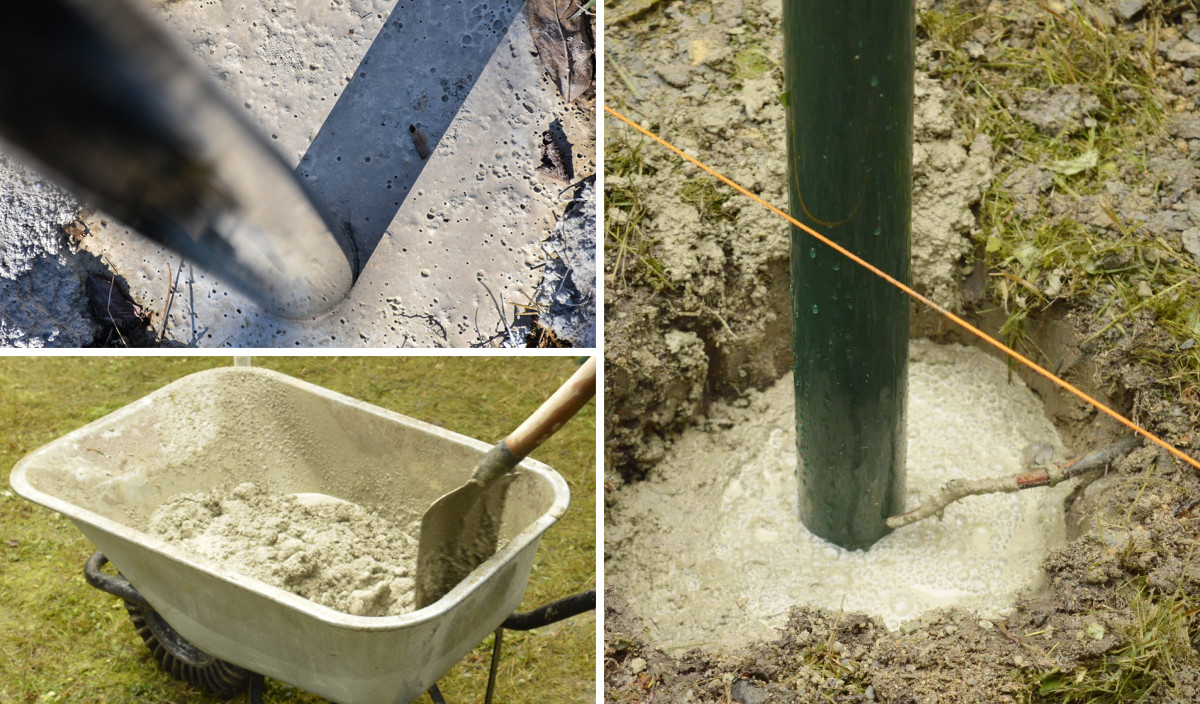

Betonování sloupku – fixbeton
Fixbeton (rychlobeton), na rozdíl od klasického betonu, je po rozmíchání řídký. Sloupek proto v první fázi musíme neustále přidržovat.
Směs si připravíme stranou, např. ve stavebním kolečku. Případně můžeme rozmíchat přímo v díře pro sloupek. Směsí vyplníme celou díru a až teprve poté do ní vložíme sloupek. Sloupek již hned po vložení přesně srovnáme dle rysky a vodováhy. Beton není potřeba uhutnit.
Po pár minutách směs vytvrdne a sloupek můžeme přestat přidržovat. Montovat pletivo lze již po 2 hodinách. Pro jistotu však doporučujeme s montáží počkat do následující dne.
Pozn.: U Fixbetonu velmi záleží na množství vody. Není se však třeba bát. I při použití většího množství vody beton nakonec vytvrdne. Jen celý proces trvá o něco déle a sloupek se hůře vyrovnává.
Betonování obecně
Důsledně neustále kontrolujeme 3 věci:
- Zda je sloupek v požadované výšce.
- Zda je sloupek vyrovnán dle vodováhy.
- Zda sloupek nevychyluje stavební provázek.
3. Usazení vzpěr
Vzpěry betonujeme až ve chvíli, kdy máme již zcela vytvrdnutý beton u sloupků. Pokud na montáž spěcháme, lze betonovat vzpěry (pouze betonovat, nikoliv fixovat ke sloupku) již několik hodin po zabetonování sloupků, dáváme však velký pozor, abychom sloupky nevychýlili.
Upozornění! Vzpěry prvně betonujeme. Až poté fixujeme ke sloupkům. Nikoliv naopak.
Vyhloubíme díru. Vzpěru doporučujeme před betonováním v díře podložit kamenem. Sklon je přibližně 45°. Vzpěra podepírá sloupek v 3/4 jeho výšky. Čím výše, tím lépe. Dáváme však pozor na to, aby vzpěra nepřekážela uchycení horního napínacího drátu.
Podloženou vzpěru kamenem a opřenou o sloupek zalijeme betonem.
Teprve až po vytvrdnutí betonu vzpěru opatrně odkloníme a do sloupku vyvrtáme ve výšce vzpěry díru vrtákem o průměru 8 mm. Následně ze vzpěry sundáme hákový šroub, se kterým je dodávána. Jeden konec hákového šroubu vložíme do vyvrtané díry ve sloupku. Na druhý konec následně nasadíme vzpěru, kterou zafixujeme pomocí matky (klíčem dotáhneme). Matku zakryjeme plastovou čepičku.
Celý proces nasazení na hákový šroub je dobře zdokumentovaný v přiloženém videu.
4. Přichycení pletiva
Přichycení svařovaného pletiva ke sloupkům s prolisem

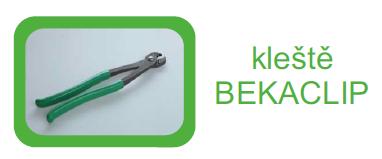

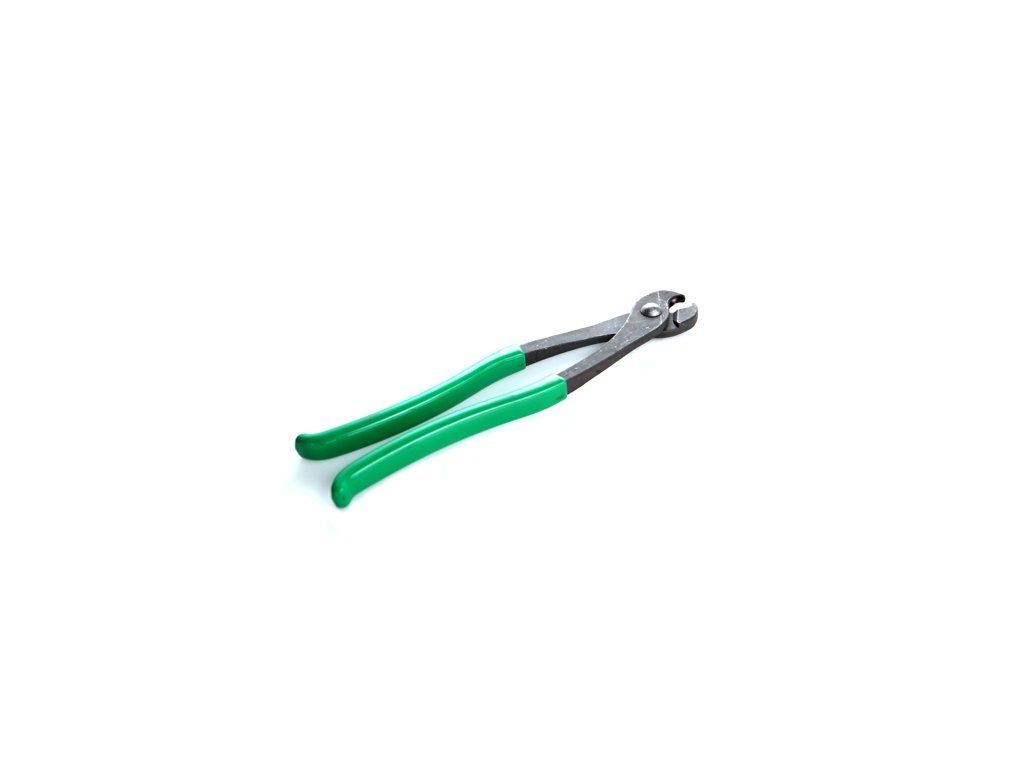

Po vytvrdnutí betonu začátek role pletiva přisuneme k začínajícímu sloupku (k jeho profilovému tvaru), přiložíme první svislý drát na tento profil, pomocí spon a kleští BEKACLIP vytvoříme pevný spoj. Na sloupku tyto spoje tvoříme po každých cca 10 cm výšky pletiva.

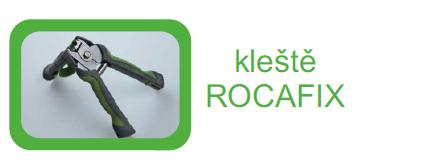

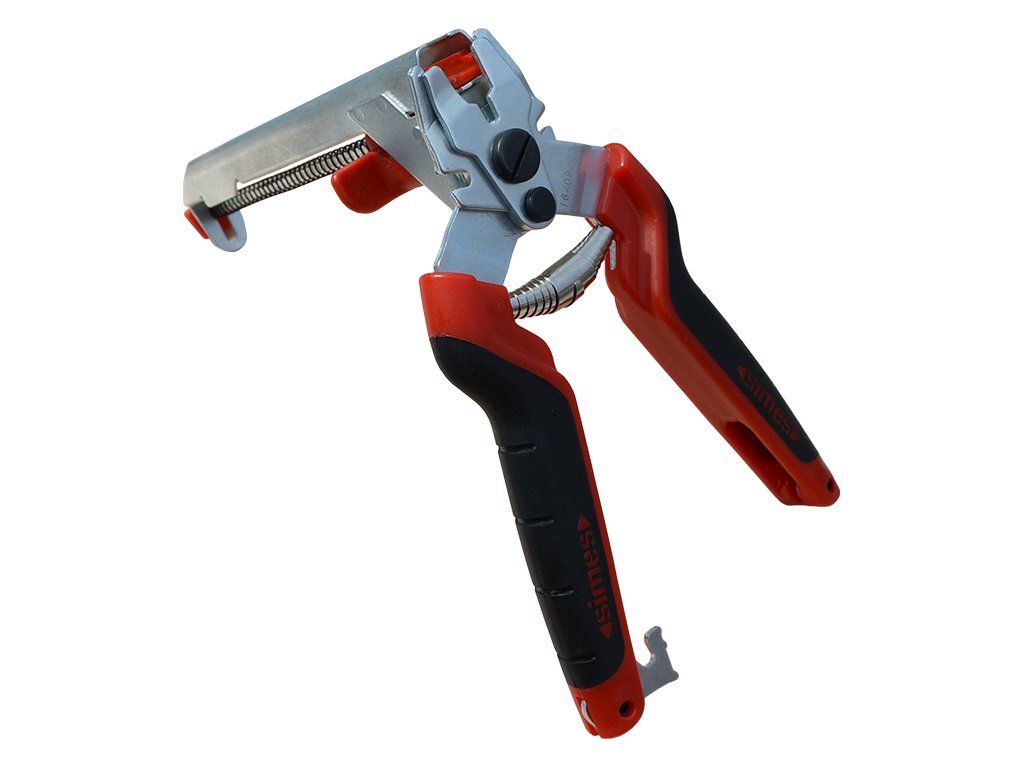

Svařované pletivo kompletně rozvineme a přichytneme na každém sloupku kleštěmi BEKACLIP. Spojení jednotlivých rolí pletiva (částí), může být na sloupku pomocí spon nebo i mezi sloupky přeložením a zafixováním vázacím drátem a sponami ROCAFIX.
Přichycení svařovaného pletiva ke klasickým kulatým sloupkům
Při použití klasických kulatých sloupků bez prolisu k nim pletivo připevníme pomocí vázacího drátu a horní drát pletiva připevníme do příchytky. Příchytek můžete na sloupku použít i více.
5. Napnutí a zakončení pletiva
Konce pletiva upevníme tak, že pletivo za koncovým sloupkem odstřihneme. Pomocí kleští a spon připevníme taktéž každých 10 cm výšky sloupku jako na začátku.
Pletivo napínáme ručně a připevníme ke sloupkům. Poté dovypneme na požadovanou pevnost tzv. krepováním. Pletivo se krepuje pomocí krepovacích kleští. Kleštěmi vypínáme postupně jednotlivé řady svislých ok. Pokračujeme, dokud není daná strana plotu vypnutá a v rovině. Pozor na přepnutí - krepováním první řady ok nevypínáme jen jeden plotový dílec (od sloupku ke sloupku), ale celý souvislý díl pletiva, jednu celou stranu plotu. Použití krepovacích kleští si prohlédněte v TOMTO VIDEU.
